Болты ГОСТ 13152-67

Наша компания построена вокруг потребностей клиента. Он определяет всю нашу работу и направление развития компании. Несмотря на обстоятельства, мы всегда находим для клиента нужные ему решения. Мы относимся к нашим клиентам так, как хотели бы, чтобы наши партнеры относились к нам.



Наименование

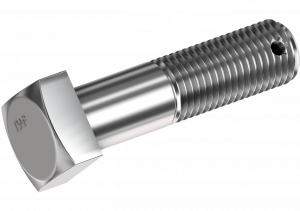

Болты к пазам станочным обработанным ГОСТ 13152-67

Характеристики

Класс прочности 4.8; 5.8; 8.8; 10.9; 12.9
Марка стали углеродистые стали (ст35), нержавеющие стали марки (08Х18Н10, 10Х17Н13М2)
Класс точности С
Аналоги DIN 186
Заказать

Назначение

Для соединения деталей и агрегатов в производственных станках, приборах а также в промышленных, машиностроительных и строительных областях.

мм

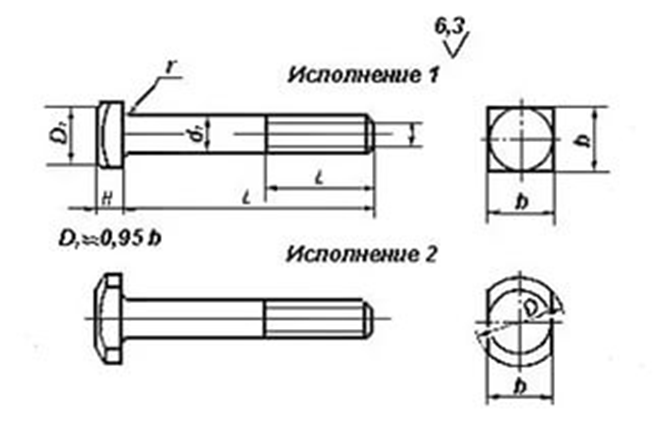

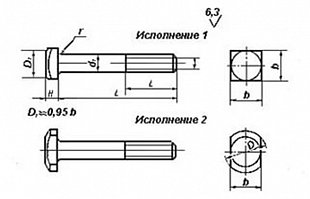

Номинальный диаметр резьбы, d М8 М10 М12 М16 М20 М24 М30 М36 М42 М48
Ширина станочного паза 10 12 14 18 22 28 36 42 48 54
Диаметр гладкого стержня, d1 8 10 12 18 20 24 30 36 42 48
Сторона квадрата головы, b  h12 14 18 22 28 34 44 54 65 75 85
Диаметр описанной окружности, D 20 25 28 36 42 55 65 80 95 105
Высота головы болта, Н 6 7 8 10 14 18 22 26 30 34
Радиус подголовка,  r 1,0 1,0 1,0 1,0 1,0 1,6 2,5 2,5 2,5 3,0

Длина болта,  L Исполнение Теоретическая масса 1000 шт болтов, кг
25 1 17 - - - - - - - - -
2 20 - - - - - - - - -
30 1 19 34 - - - - - - - -
2 22 36 - - - - - - - -
35 1 21 37 - - - - - - - -
2 24 39 - - - - - - - -
40 1 23 40 62 - - - - - - -
2 26 42 65 - - - - - - -
45 1 25 43 66 - - - - - - -
2 28 45 69 - - - - - - -
50 1 27 46 70 132 - - - - - -
2 30 48 74 140 - - - - - -
55 1 29 48 73 140 - - - - - -
2 31 51 77 148 - - - - - -
60 1 31 51 76 148 254 - - - - -
2 33 54 82 156 264 - - - - -
65 1 33 54 82 156 266 - - - - -
2 35 57 86 164 276 - - - - -
70 1 35 57 86 164 278 489 - - - -
2 37 60 91 171 288 516 - - - -
75 1 37 60 91 172 291 506 - - - -
2 39 63 95 179 301 534 - - - -
80 1 39 63 95 180 303 524 - - - -
2 41 66 100 187 313 551 - - - -
90 1 - 70 103 193 324 554 - - - -
2 - 72 107 200 333 581 - - - -
100 1 - 76 112 209 349 589 1000 - - -
2 - 79 116 216 358 617 1031 - - -
110 1 - 82 121 225 373 625 1055 - - -
2 - 85 125 232 384 653 1086 - - -
120 1 - 88 130 240 398 660 1111 1706 - -
2 - 91 134 247 407 688 1142 1776 - -
130 1 - - 138 256 423 696 1166 1786 - -
2 - - 142 263 432 724 1197 1856 - -
140 1 - - 147 272 447 731 1229 1866 - -
2 - - 151 279 456 759 1253 1936 - -
150 1 - - 156 288 472 767 1277 1946 2812 -
2 - - 160 295 481 794 1308 2016 2960 -
160 1 - - - 303 497 802 1333 2025 2919 4000
2 - - - 310 506 830 1364 2095 3067 4164
180 1 - - - 335 540 862 1437 2159 3107 4284
2 - - - 342 550 890 1468 2230 3255 4448
200 1 - - - 367 589 933 1548 2319 3327 4568
2 - - - 374 600 960 1579 2390 3475 4733
220 1 - - - - - - 1659 2479 3542 4852
2 - - - - - - 1690 2550 3690 5016
250 1 - - - - - - 1825 2719 3831 5239
2 - - - - - - 1856 2790 3979 5404
280 1 - - - - - - 1992 2958 4157 5665
2 - - - - - - 2023 3029 4305 5830
320 1 - - - - - - - 3278 4592 6234
2 - - - - - - - 3349 4740 6399
360 1 - - - - - - - 3597 5027 6802
2 - - - - - - - 3668 5175 6967
400 1 - - - - - - - - - 7360
2 - - - - - - - - - 7525
Производим все исполнения изделий из различных марок стали, с покрытием и без, с нестандартными резьбами и различным шагом резьбы, от обычных до высокопрочных. Уточните цены, задайте вопрос нашим техническим специалистам, отправьте чертеж или сделайте заявку.
