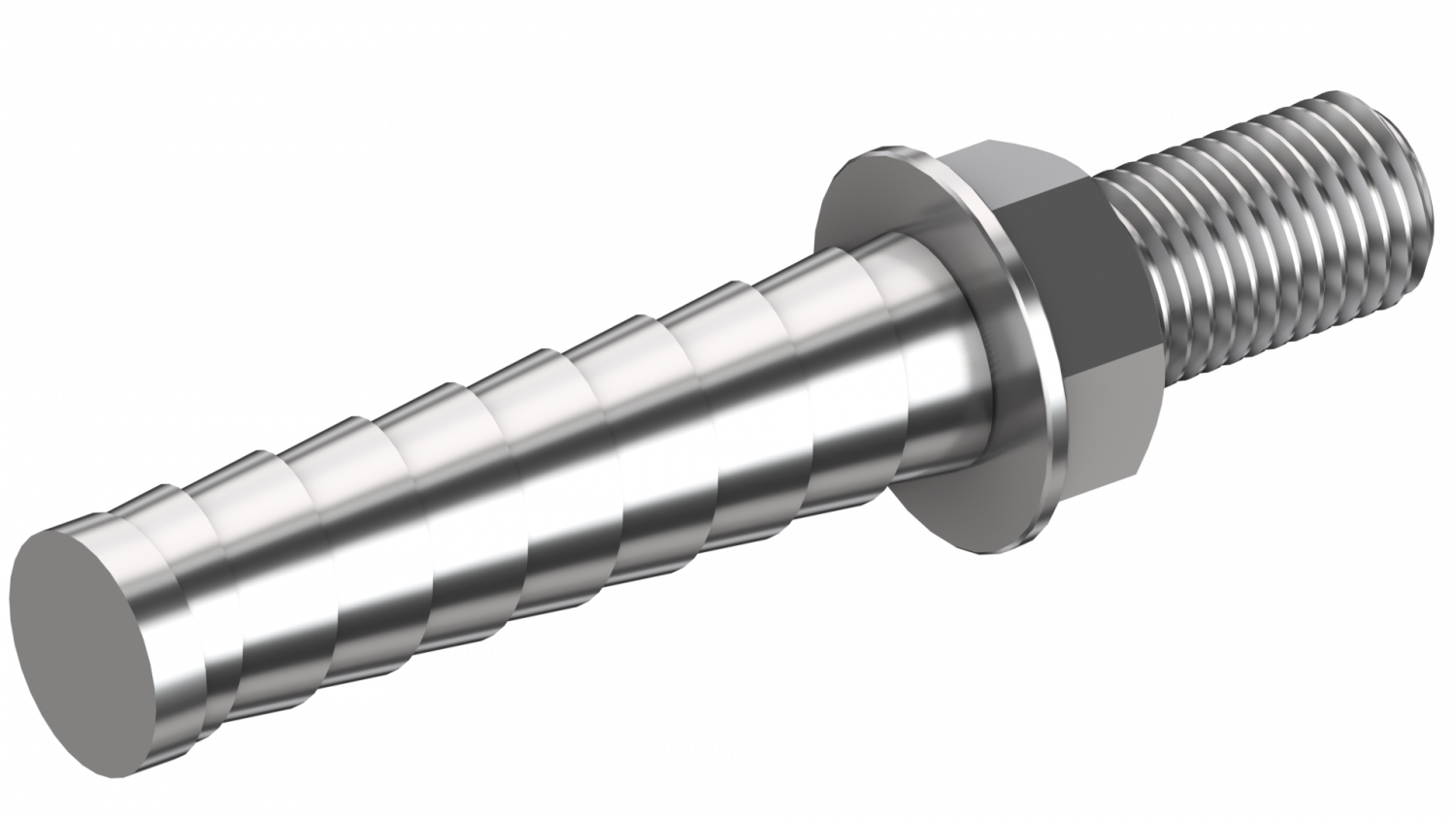

Болты ГОСТ 28778-90
Наименование
Болты самоанкерующиеся распорные для строительства ГОСТ 28778-90
Характеристики
| Марка стали | 20, 09Г2С |
Назначение
Для закрепления деталей строительных конструкций, трубопроводов, оборудования и др. к бетонным, железобетонным и кирпичным конструкциям здания и сооружений.
- Болт
- Запорный элемент
- Гайка ГОСТ 5915
- Шайба ГОСТ 6958

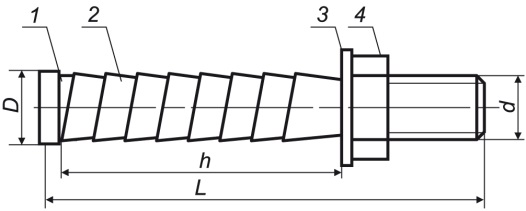

Размеры БСР
|
Типоразмер БСР |
Номинальный диаметр резьбы d |
Диаметр головки D +1,0 |
Длина болта L |
Длина ЗЭ Н |
Теоретическая масса 1000 шт, кг |
|
М6х65 |
6 |
9 |
65 |
45 |
31,92 |
|
М8х85 |
8 |
11 |
85 |
60 |
60,92 |
|
М10х100 |
10 |
13 |
100 |
70 |
90,61 |
|
М12х110 |
12 |
15 |
100 |
75 |
134,02 |
|
М16х150 |
16 |
19 |
150 |
100 |
192,29 |
|
М20х200 |
20 |
23 |
200 |
125 |
456,29 |
|
М22х250 |
22 |
25 |
250 |
150 |
740,6 |
|
М24х300 |
24 |
27 |
300 |
180 |
1159,52 |

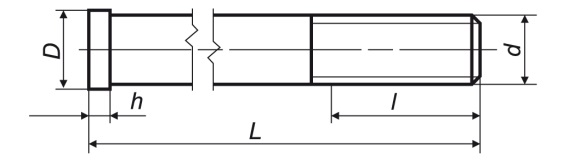

Размеры болта
|
Типоразмер БСР |
Номинальный диаметр резьбы d |
Длина болта L |
Диаметр головки D +1,0 |
h, не более |
l |
Теоретическая масса 1000 шт, кг |
|
М6х65 |
6 |
65 |
9 |
5 |
30 |
16,47 |
|
М8х85 |
8 |
85 |
11 |
5 |
35 |
35,22 |
|
М10х100 |
10 |
100 |
13 |
5 |
45 |
60,24 |
|
М12х110 |
12 |
100 |
15 |
5 |
50 |
100,18 |
|
М16х150 |
16 |
150 |
19 |
5 |
70 |
152,12 |
|
М20х200 |
20 |
200 |
23 |
5 |
100 |
408,61 |
|
М22х250 |
22 |
250 |
25 |
5 |
110 |
590,58 |
|
М24х300 |
24 |
300 |
27 |
5 |
150 |
1099,52 |

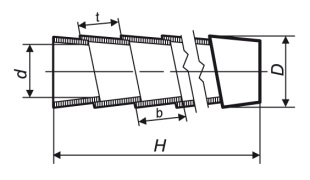

Размеры запорного элемента
|
Типоразмер БСР |
d |
D |
Н |
b |
t |
S |
Теоретическая масса 1000 шт, кг |
|
|
Номин. |
Пред. откл. |
|||||||
|
М6х65 |
6,2 |
9,8 |
45 |
10 |
6,0 |
+3,0 |
0,6 |
15,45 |
|
М8х85 |
8,2 |
11,8 |
60 |
12 |
7,0 |
+3,0 |
0,8 |
25,70 |
|
М10х100 |
10,2 |
13,8 |
70 |
12 |
7,0 |
+3,0 |
0,8 |
30,30 |
|
М12х110 |
12,2 |
15,8 |
75 |
14 |
8,0 |
+5,0 |
0,8 |
34,20 |
|
М16х150 |
16,2 |
19,8 |
100 |
14 |
8,0 |
+5,0 |
0,9 |
40,17 |
|
М20х200 |
20,2 |
23,8 |
125 |
16 |
9,0 |
+6,0 |
1,0 |
48,29 |
|
М22х250 |
22,2 |
25,8 |
150 |
16 |
9,0 |
+6,0 |
1,0 |
50,02 |
|
М24х300 |
24,2 |
27,8 |
180 |
20 |
11,0 |
+8,0 |
1,2 |
60,22 |
