Болты ГОСТ 7786-81
Наименование

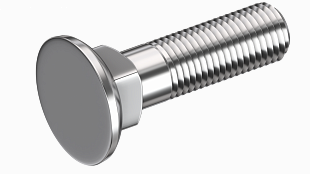

Болты с потайной головкой и квадратным подголовком ГОСТ 7786-81
Характеристики
Класс прочности | 4.8, 5.8, 8.8, 10.9 |
Марка стали | 10, 20, 35, 20Г2Р, 40Х, 09Г2С, 12Х18Н10Т, 14Х17Н2 и др.10, 20, 35, 20Г2Р, 40Х, 09Г2С, 12Х18Н10Т, 14Х17Н2 и др. |
Класс точности | А, В |
Аналоги | DIN 608, BS 4933 |
Назначение
Для крепления навесного оборудования сельскохозяйственных машин.

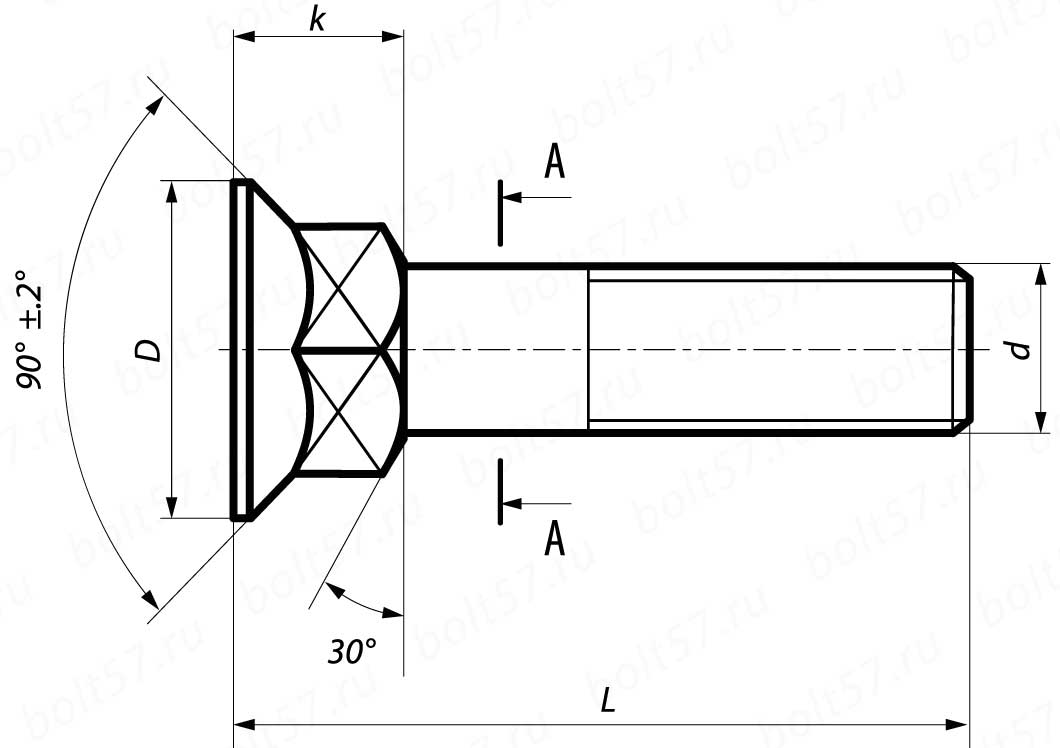

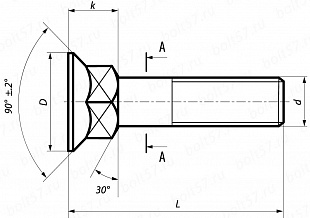

мм |
|||||||
Номинальный диаметр резьбы d |
6 |
8 |
10 |
12 |
16 |
20 |
|
Шаг резьбы |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
|
Диаметр головки D |
11 |
14 |
18 |
23 |
28 |
35 |
|
Высота головки и подголовка k (js 16) |
5 |
6 |
8 |
10 |
12 |
15 |
|

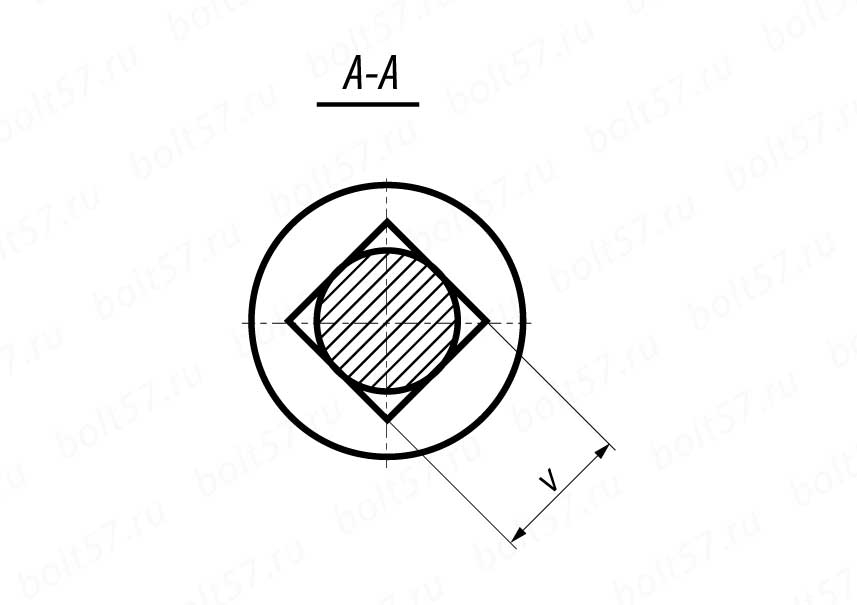

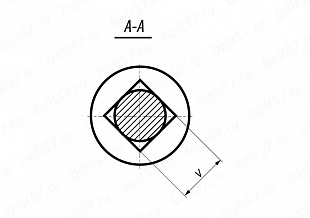

Сторона квадратного подголовка V |
6 |
8 |
10 |
12 |
16 |
20 |
|
Длина резьбы b |
Для l £ 120 |
18 |
22 |
26 |
30 |
38 |
46 |
Для l > 120 |
- |
- |
32 |
36 |
44 |
52 |
