Болты ГОСТ 7796-70, ГОСТ 7808-70
Наименование

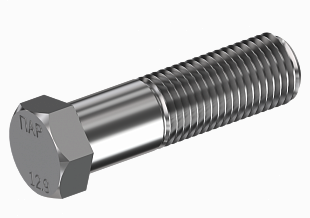

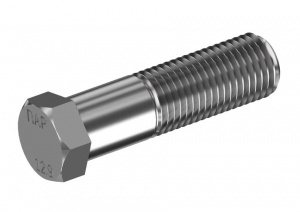

Болты с шестигранной уменьшенной головкой ГОСТ 7796-70, ГОСТ 7808-70
Характеристики
| Класс прочности | 4.8, 5.8, 8.8, 10.9, 12.9 |
| Марка стали | 10, 20, 35, 20Г2Р, 40Х, 09Г2С, 12Х18Н10Т, 14Х17Н2 и др. |
| Класс точности | А, В |
| Аналоги | JIS B1180 |
Назначение
Для машиностроения и металлоконструкций.
|
мм |
|||||||
|
Диаметр резьбы d |
8 |
10 |
12 |
14 |
16 |
18 |
|
|
Шаг резьбы |
1.25 |
1.5 |
1.75 |
2 |
2.0 |
2.5 |
|
|

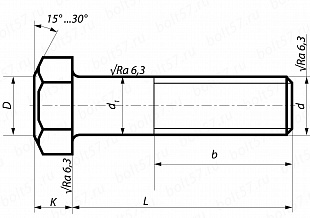

Высота головки k |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
Размер «под ключ» S |
12 |
14 |
17 |
19 |
22 |
24 |
|
|
Длина резьбы b |
Для l £ 125 |
22 |
26 |
30 |
34 |
38 |
42 |
|
Для l > 125 |
32 |
36 |
40 |
44 |
48 |
||
|
Для l > 200 |
49 |
53 |
57 |
61 |
|||
|

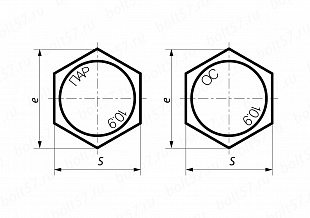

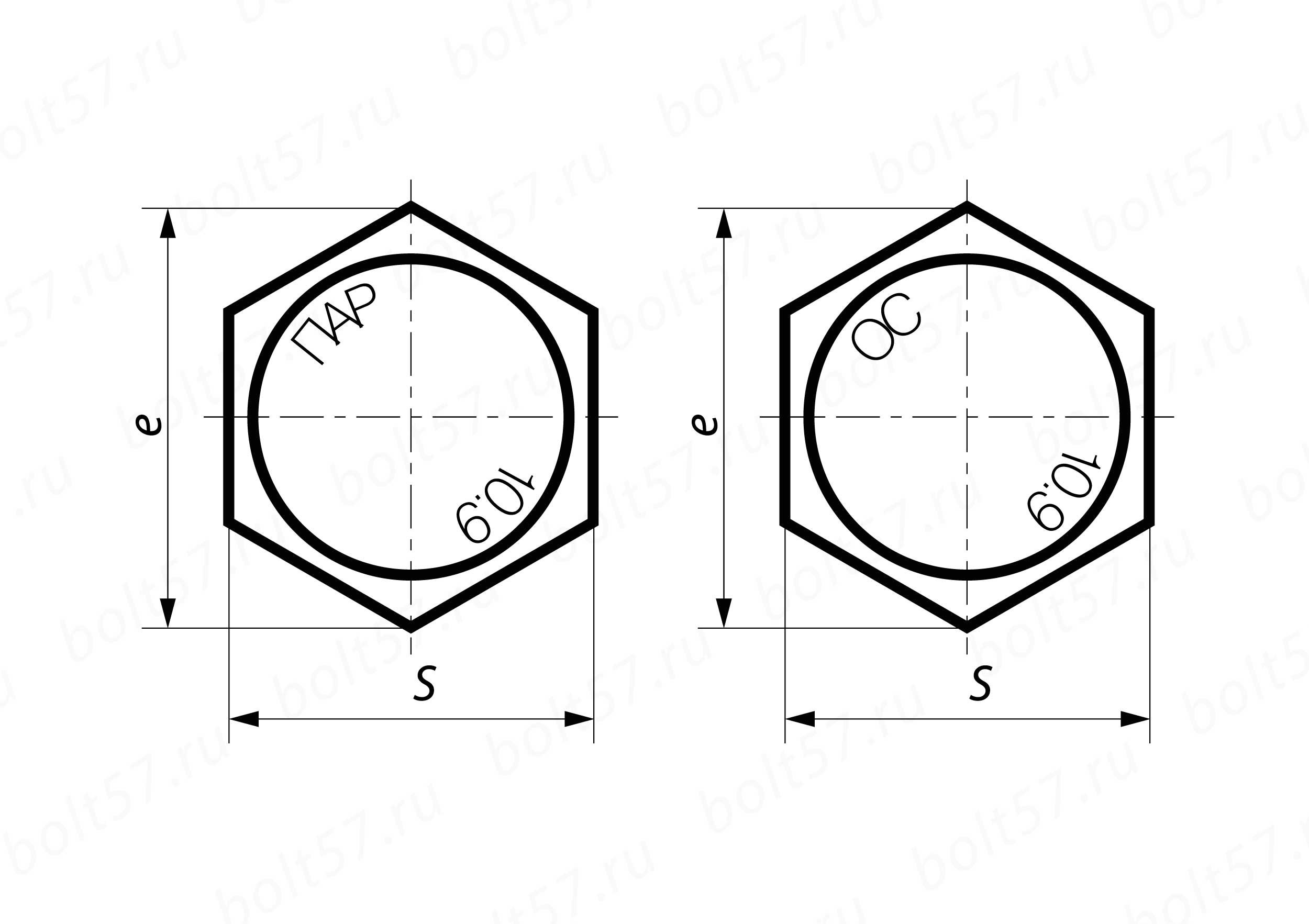

Диаметр описанной окружности e, не менее |
13.1 |
15.3 |
18.7 |
20.9 |
23.9 |
26.2 |
|
|
Длина болта l, мм |
Теоретическая масса 1000 штук изделий, кг |
||||||
|
8 |
7,732 |
- |
- |
- |
- |
- |
|
|
10 |
8,458 |
13,57 |
- |
- |
- |
- |
|
|
12 |
9.184 |
14.71 |
- |
- |
- |
- |
|
|
14 |
9.910 |
15.85 |
25.09 |
- |
- |
- |
|
|
16 |
10.640 |
16.99 |
26.73 |
35.04 |
- |
- |
|
|
18 |
11.360 |
18.12 |
28.37 |
37.28 |
55.80 |
- |
|
|
20 |
12.090 |
19.26 |
30.01 |
39.52 |
58.75 |
75.63 |
|
|
22 |
12.810 |
20.40 |
31.65 |
41.76 |
61.70 |
79.39 |
|
|
25 |
13.900 |
22.11 |
34.11 |
45.11 |
66.12 |
84.95 |
|
|
28 |
15.150 |
23.81 |
36.57 |
48.47 |
70.54 |
90.51 |
|
|
30 |
15.940 |
24.95 |
38.21 |
50.71 |
73.49 |
94.21 |
|
|
32 |
16.720 |
26.32 |
39.85 |
52.95 |
76.44 |
97.92 |
|
|
35 |
17.910 |
28.17 |
42.59 |
56.30. |
80.86 |
103.50 |
|
|
38 |
19.090 |
30.02 |
45.26 |
59.66 |
85.28 |
109.00 |
|
|
40 |
19.880 |
31.25 |
47.03 |
64.56 |
88.23 |
112.70 |
|
|
45 |
21.860 |
34.34 |
51.48 |
70.60 |
96.26 |
122.00 |
|
|
50 |
23.830 |
37.42 |
55.92 |
76.65 |
104.20 |
132.20 |
|
|
55 |
25.810 |
40.51 |
60.36 |
82.70 |
112.10 |
142.20 |
|
|
60 |
27.780 |
43.59 |
64.80 |
88.74 |
120.00 |
152.20 |
|
|
65 |
29.760 |
46.68 |
69.25 |
94.79 |
127.80 |
162.20 |
|
|
70 |
31.730 |
49.76 |
73.69 |
100.80 |
135.80 |
172.20 |
|
|
75 |
33.710 |
52.85 |
78.13 |
106.90 |
143.70 |
182.20 |
|
|
80 |
35.680 |
55.93 |
82.57 |
112.90 |
151.60 |
192.20 |
|
|
85 |
37.650 |
56.02 |
87.02 |
119.00 |
159.40 |
202.20 |
|
|
90 |
39.630 |
62.10 |
91.46 |
125.00 |
167.40 |
212.20 |
|
|
95 |
41.600 |
65.19 |
95.90 |
131.10 |
175.20 |
222.20 |
|
|
100 |
43.580 |
68.27 |
100.30 |
137.10 |
183.10 |
232.20 |
|
|
105 |
- |
71.36 |
104.80 |
143.20 |
191.00 |
242.10 |
|
|
110 |
- |
74.44 |
109.20 |
149.20 |
198.90 |
252.10 |
|
|
115 |
- |
77.52 |
113.70 |
155.30 |
206.80 |
262.10 |
|
|
120 |
- |
80.61 |
118.10 |
161.30 |
214.70 |
272.10 |
|
|
125 |
- |
83.70 |
122.60 |
167.40 |
222.60 |
282.10 |
|
|
130 |
- |
71.36 |
104.80 |
143.20 |
191.00 |
242.10 |
|
|
140 |
- |
92,94 |
135,90 |
185,50 |
246,30 |
312,10 |
|
|
150 |
- |
99,11 |
144,80 |
197,60 |
262,10 |
332,10 |
|
|
160 |
- |
105,30 |
153,60 |
207,70 |
277,90 |
352,10 |
|
|
170 |
- |
111,40 |
162,50 |
221,80 |
293,70 |
372,10 |
|
|
180 |
- |
117,60 |
171,40 |
233,90 |
309,50 |
392,10 |
|
|
190 |
- |
123,80 |
180,30 |
246,00 |
325,30 |
412,10 |
|
|
200 |
- |
130,00 |
189,20 |
258,00 |
341,10 |
432,10 |
|
|
220 |
- |
- |
207,00 |
282,20 |
372,70 |
472,00 |
|
|
240 |
- |
- |
224,70 |
306,40 |
404,30 |
512,00 |
|
|
260 |
- |
- |
245,50 |
330,60 |
435,90 |
552,00 |
|
|
280 |
- |
- |
- |
354,80 |
467,50 |
592,00 |
|
|
300 |
- |
- |
- |
378,00 |
499,00 |
632,00 |
|
