Болты ГОСТ 7798-70, ГОСТ 7805-70
Наименование

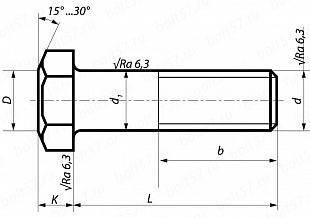

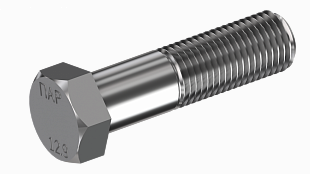

Болты с шестигранной головкой ГОСТ 7798-70, ГОСТ 7805-70
Характеристики
Класс прочности | 4.6, 4.8, 5.6, 5.8, 8.8, 10.9, 12.9 |
Марка стали | 10, 20, 35, 20Г2Р, 40Х, 09Г2С, 12Х18Н10Т, 14Х17Н2 и др. |
Класс точности | А, В |
Аналоги | ISO 4017, ISO 4014, DIN 931, DIN 933 |
Назначение
Для машиностроения и металлоконструкций.
мм |
|||||||||
Диаметр резьбы d |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
Шаг резьбы |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
|

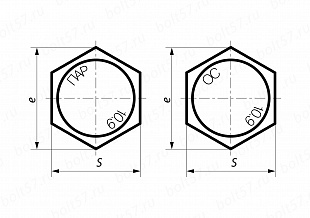

Размер «под ключ» S |
10 |
13 |
17 16 |
19 18 |
22 21 |
24 |
27 |
30 |
|
Высота головки k |
4 |
5,3 |
6,4 |
7,5 |
8,8 |
10 |
12 |
12,5 |
|
Длина резьбы b |
Для l £ 125 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
Для l > 125 |
32 |
36 |
40 |
44 |
48 |
52 |
|||
Для l > 200 |
49 |
53 |
57 |
61 |
65 |
||||
Диаметр описанной окружности e, не менее |
10,9 |
14,2 |
17,6 18,7 |
19,9 20,9 |
22,8 24 |
26,2 |
29,6 |
33 |
|
Длина болта l, мм |
Теоретическая масса 1000 штук изделий, кг |
||||||||
8 |
4,306 |
8,668 |
- |
- |
- |
- |
- |
- |
|
10 |
4,712 |
9,394 |
16,68 |
- |
- |
- |
- |
- |
|
12 |
5,118 |
10,120 |
17,82 |
- |
- |
- |
- |
- |
|
14 |
5,524 |
10,850 |
18,96 |
27,89 |
- |
- |
- |
- |
|
16 |
5,930 |
11,570 |
20,10 |
29,48 |
43,98 |
- |
- |
- |
|
18 |
6,336 |
12,300 |
21,23 |
31,12 |
46,21 |
65,54 |
- |
- |
|
20 |
6,742 |
13,020 |
22,37 |
32,76 |
48,45 |
68,49 |
95,81 |
- |
|
22 |
7,204 |
13,520 |
23,51 |
34,40 |
50,69 |
71,44 |
99,52 |
- |
|
25 |
7,871 |
14,840 |
25,22 |
36,86 |
54,05 |
75,87 |
105,10 |
133,3 |
|
28 |
8,537 |
16,330 |
26,92 |
39,32 |
57,40 |
80,29 |
110,60 |
140,2 |
|
30 |
8,981 |
17,120 |
28,52 |
40,96 |
59,64 |
83,24 |
114,30 |
144,8 |
|
32 |
9,426 |
17,910 |
29,43 |
42,59 |
61,87 |
86,19 |
118,00 |
149,4 |
|
35 |
10,090 |
19,090 |
31,28 |
45,34 |
65,24 |
90,62 |
123,60 |
156,3 |
|
38 |
10,760 |
20,280 |
33,18 |
48,00 |
68,59 |
95,04 |
129,20 |
163,2 |
|
40 |
11,200 |
21,070 |
34,36 |
49,78 |
71,25 |
97,99 |
132,90 |
167,8 |
|
45 |
12,310 |
23,040 |
37,45 |
54,22 |
77,30 |
105,70 |
142,10 |
179,4 |
|
50 |
13,420 |
25,020 |
40,53 |
58,67 |
83,35 |
113,60 |
152,40 |
190,9 |
|
55 |
14,530 |
26,990 |
43,62 |
63,11 |
89,39 |
121,50 |
162,40 |
203,7 |
|
60 |
15,640 |
28,970 |
46,70 |
67,55 |
95,44 |
129,40 |
172,40 |
216,0 |
|
65 |
16,760 |
30,940 |
49,79 |
71,99 |
101,50 |
137,30 |
182,40 |
228,4 |
|
70 |
17,870 |
32,910 |
52,87 |
76,44 |
107,50 |
145,20 |
192,40 |
240,7 |
|
75 |
18,980 |
34,890 |
55,96 |
80,88 |
113,60 |
153,10 |
202,40 |
253,0 |
|
80 |
20,090 |
36,860 |
59,04 |
85,33 |
119,60 |
161,00 |
212,40 |
265,0 |
|
85 |
21,200 |
38,840 |
62,13 |
89,77 |
125,70 |
168,90 |
222,40 |
277,7 |
|
90 |
22,310 |
40,810 |
65,21 |
94,20 |
131,70 |
176,80 |
232,40 |
290,1 |
|
95 |
- |
42,790 |
68,30 |
98,64 |
137,80 |
184,70 |
242,40 |
302,4 |
|
100 |
- |
44,760 |
71,38 |
103,10 |
143,80 |
192,60 |
252,40 |
314,7 |
|
105 |
- |
- |
74,47 |
107,50 |
149,90 |
200,50 |
262,40 |
327,1 |
|
110 |
- |
- |
77,55 |
112,00 |
155,90 |
208,40 |
272,30 |
339,4 |
|
115 |
- |
- |
80,63 |
116,40 |
162,00 |
216,30 |
282,30 |
351,8 |
|
120 |
- |
- |
83,72 |
120,90 |
168,00 |
224,20 |
292,30 |
364,1 |
|
125 |
- |
- |
86,80 |
125,30 |
174,00 |
232,10 |
302,30 |
376,4 |
|
130 |
- |
- |
89,89 |
129,70 |
180,10 |
240,00 |
312,30 |
388,8 |
|
140 |
- |
- |
96,06 |
138,60 |
192,20 |
255,80 |
332,30 |
413,5 |
|
150 |
- |
- |
102,18 |
147,50 |
204,30 |
271,60 |
352,30 |
438,1 |
|
160 |
- |
- |
108,38 |
156,40 |
216,40 |
287,40 |
372,30 |
462,8 |
|
170 |
- |
- |
114,58 |
165,30 |
228,50 |
303,20 |
392,30 |
487,5 |
|
180 |
- |
- |
120,68 |
174,20 |
240,60 |
319,00 |
412,30 |
512,2 |
|
190 |
- |
- |
126,88 |
183,10 |
252,70 |
333,80 |
432,30 |
536,9 |
|
200 |
- |
- |
133,08 |
191,90 |
264,70 |
350,60 |
452,20 |
561,5 |
|
220 |
- |
- |
- |
209,70 |
228,90 |
382,20 |
492,20 |
610,9 |
|
240 |
- |
- |
- |
227,50 |
313,10 |
413,80 |
532,20 |
660,3 |
|
260 |
- |
- |
- |
245,20 |
337,60 |
445,40 |
572,20 |
709,6 |
|
280 |
- |
- |
- |
- |
361,50 |
476,90 |
612,20 |
759,0 |
|
300 |
- |
- |
- |
- |
385,70 |
508,50 |
652,20 |
808,3 |
