Болты ГОСТ 7817-80

Наша компания построена вокруг потребностей клиента. Он определяет всю нашу работу и направление развития компании. Несмотря на обстоятельства, мы всегда находим для клиента нужные ему решения. Мы относимся к нашим клиентам так, как хотели бы, чтобы наши партнеры относились к нам.



Наименование

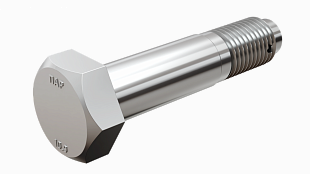

Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки ГОСТ 7817-80

Характеристики

Класс прочности 4.8; 5.8; 6.8; 8.8; 10.9; 12.9
Марка стали 3, 20, 35, 45, 40Х, 09Г2С,12Х13
Класс точности А
Аналоги ISO 4017, ISO 4014, DIN 931
Заказать

Назначение

Призонные болты - изделия высокой точности,  устанавливаются без зазоров по посадке в точно обработанные отверстия.

мм

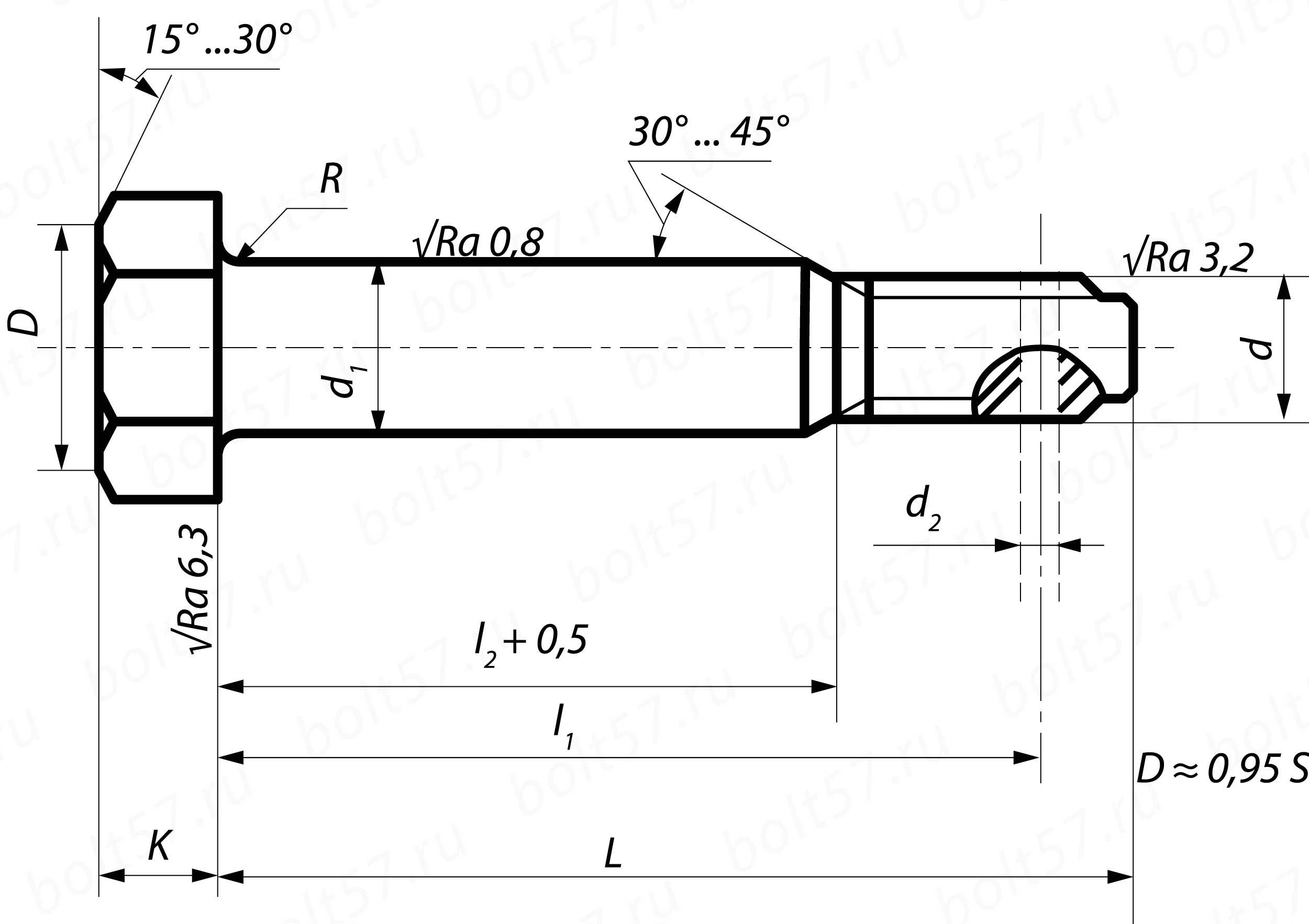

Номинальный диаметр резьбы, d М6 М8 М10 М12 М(14) М16 М(18) М20 М(22) М24 М(27) М30 М36 М42 М48
Шаг резьбы крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий - 1 1,25 1,5 2 3
Диаметр стержня  d1,                                         предельные отклонения:                             для исполнения 1 - h9                        для исполнения 2 - k6 7 9 11 13 15 17 19 21,0 23,0 25,0 28,0 32,0 38,0 44,0 50,0
Высота головки, k 4,5 5,5 7 8 9 10 12 13 14 15 17 19 23 26 30

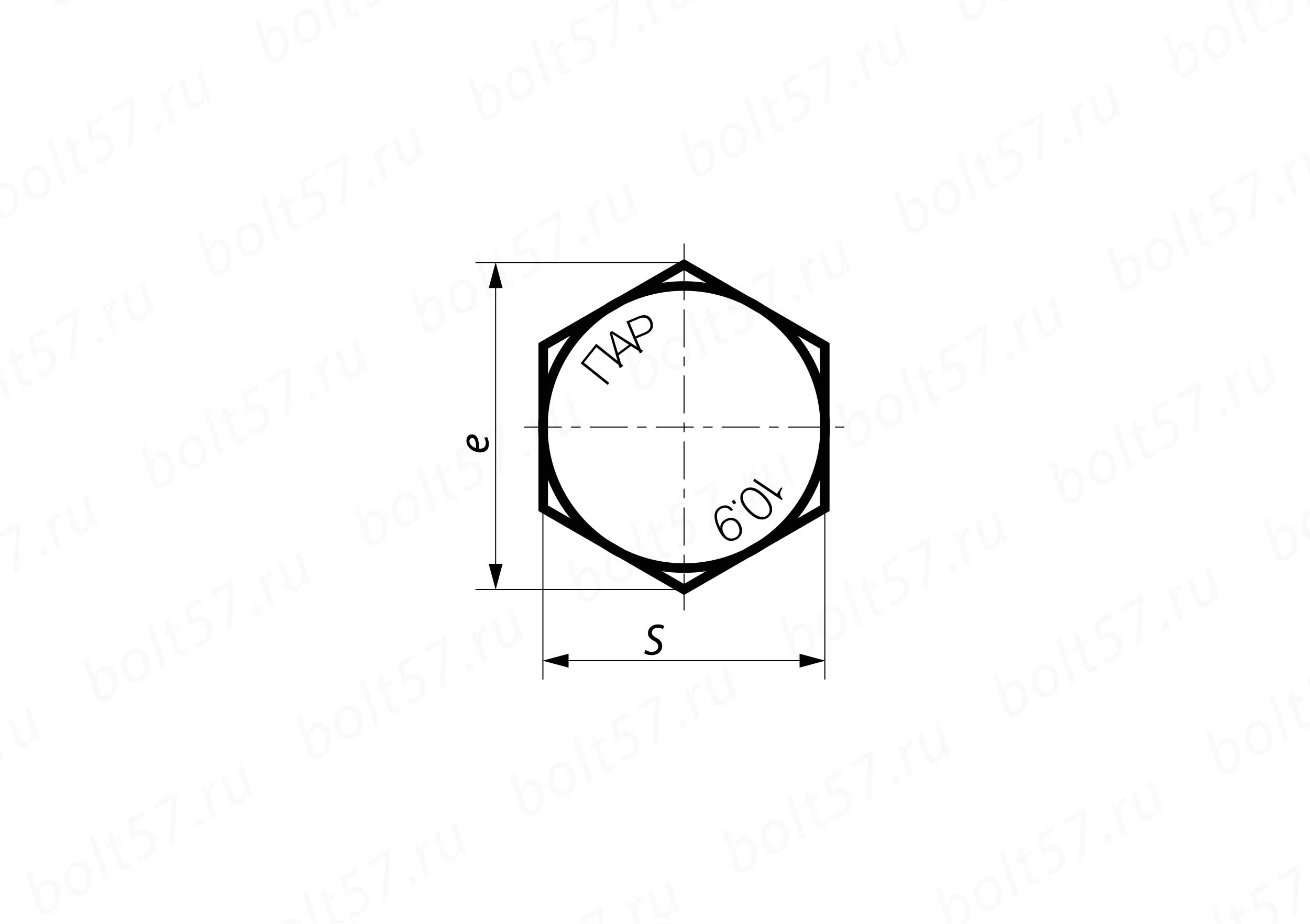

Размер под ключ, S  10 12 14 17 19 22 24 27 30 32 36 41 50 60 70
Диаметр описанной окружности, e, не менее 11,0 13,2 15,5 18,9 21,2 24,5 26,8 30,1 33,5 35,8 40,3 45,9 56,1 67,4 78,6
Диаметр отверстия, d2   Н14 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0
Радиус под головкой, R, h11 0,25 0,40 0,60 0,80 1,00 1,20 1,60
Радиус канавки,  R1,  h11 0,3 0,5 1,0
Глубина канавки, f,   h11 0,15 0,25
Ширина  канавки, W 1,0 1,6 2,0 3,0
Примечание.  Размеры болтов, заключенные в скобки, применять не рекомендуется
Длина болта,  L Теоретическая масса 1000 штук изделий, кг
18 5,60 - - - - - - - - - - - - - -
20 6,20 - - - - - - - - - - - - - -
22 6,81 - - - - - - - - - - - - - -
25 7,71 - - - - - - - - - - - - - -
28 8,62 14,53 - - - - - - - - - - - - -
30 9,22 15,56 23,50 - - - - - - - - - - - -
32 9,83 16,52 24,99 35,54 - - - - - - - - - - -
35 10,73 18,02 27,23 38,66 - - - - - - - - - - -
38 11,03 18,58 28,26 41,79 - - - - - - - - - - -
40 11,63 19,58 30,07 43,87 57,83 - - - - - - - - - -
42 12,24 20,58 31,56 45,99 60,60 - - - - - - - - - -
45 13,14 22,07 33,80 49,08 64,76 87,19 - - - - - - - - -
48 14,05 23,57 36,04 52,20 68,92 92,53 - - - - - - - - -
50 14,65 24,57 37,53 54,29 71,69 96,09 - - - - - - - - -
55 16,16 27,06 41,26 59,49 78,63 105,0 125,8 169,9 210,2 - - - - - -
60 17,67 29,56 44,98 64,70 85,56 113,9 135,2 183,5 227,2 262,6 - - - - -
65 19,18 32,06 48,71 69,91 92,49 122,8 146,4 197,1 243,5 281,9 - - - - -
70 20,69 34,55 52,44 75,12 99,42 131,7 157,5 210,7 260,0 301,9 395,1 - - - -
75 22,20 37,05 56,17 80,32 106,40 140,6 168,6 224,3 271,6 320,4 419,3 531,2 - - -
80 - 39,54 59,90 85,53 113,30 149,5 179,7 237,9 282,6 340,2 443,4 562,8 - - -
85 - - 63,62 90,74 120,20 158,4 190,9 251,4 298,9 358,9 467,6 594,3 - - -
90 - - 67,35 95,94 127,20 167,3 202,0 265,0 315,2 378,0 491,7 625,9 954,7 - -
95 - - 81,89 101,1 134,1 176,2 213,1 278,6 341,3 397,2 515,9 657,4 999,2 - -
100 - - 85,62 106,4 141,0 185,1 224,2 292,2 357,6 416,5 540,0 689,0 1044 - -
105 - - 89,35 111,6 147,9 194,0 235,4 305,8 373,9 435,7 564,2 720,5 1088 - -
110 - - 94,59 113,2 151,0 199,4 241,1 311,4 382,8 442,0 575,7 752,1 1133 1585 -
115 - - 98,31 118,4 158,0 208,3 252,2 325,0 399,1 461,4 599,8 783,6 1177 1644 -
120 - - 101,5 123,6 164,9 217,2 263,3 338,6 415,4 480,5 624,0 815,2 1222 1704 2352
130 - - - 134,0 178,8 235,0 285,6 366,2 448,0 519,2 672,3 878,3 1311 1823 2506
140 - - - 144,4 192,6 252,8 291,3 393,0 480,0 557,5 720,6 941,4 1400 1943 2660
150 - - - 155,4 206,5 270,2 330,1 420,1 513,2 594,3 768,9 1004 1489 2062 2814
160 - - - 165,3 220,4 288,4 352,3 447,3 545,8 634,8 817,2 1068 1578 2181 2968
170 - - - 175,7 234,2 306,2 374,5 474,5 578,3 672,9 865,5 1131 1666 2300 3122
180 - - - 186,1 248,1 324,0 396,8 501,6 611,0 711,8 913,9 1194 1755 2420 3276
190 - - - - 261,6 341,8 419,0 528,8 643,5 750,3 962,2 1257 1844 2476 3431
200 - - - - 275,6 367,5 441,3 556,0 676,1 788,8 1010 1320 1933 2658 3585
210 - - - - - - - - - - - 1382 2023 2778 3739
220 - - - - - - - - - - - 1415 2061 2845 3828
230 - - - - - - - - - - - 1479 2150 2964 3982
240 - - - - - - - - - - - 1542 2215 3083 4136
250 - - - - - - - - - - - - 2328 3203 4290
260 - - - - - - - - - - - - 2417 3322 4444
280 - - - - - - - - - - - - 2595 3561 4752
300 - - - - - - - - - - - - 2773 3799 4982


Производим все исполнения изделий из различных марок стали, с покрытием и без, с нестандартными резьбами и различным шагом резьбы, от обычных до высокопрочных. Уточните цены, задайте вопрос нашим техническим специалистам, отправьте чертеж или сделайте заявку.
